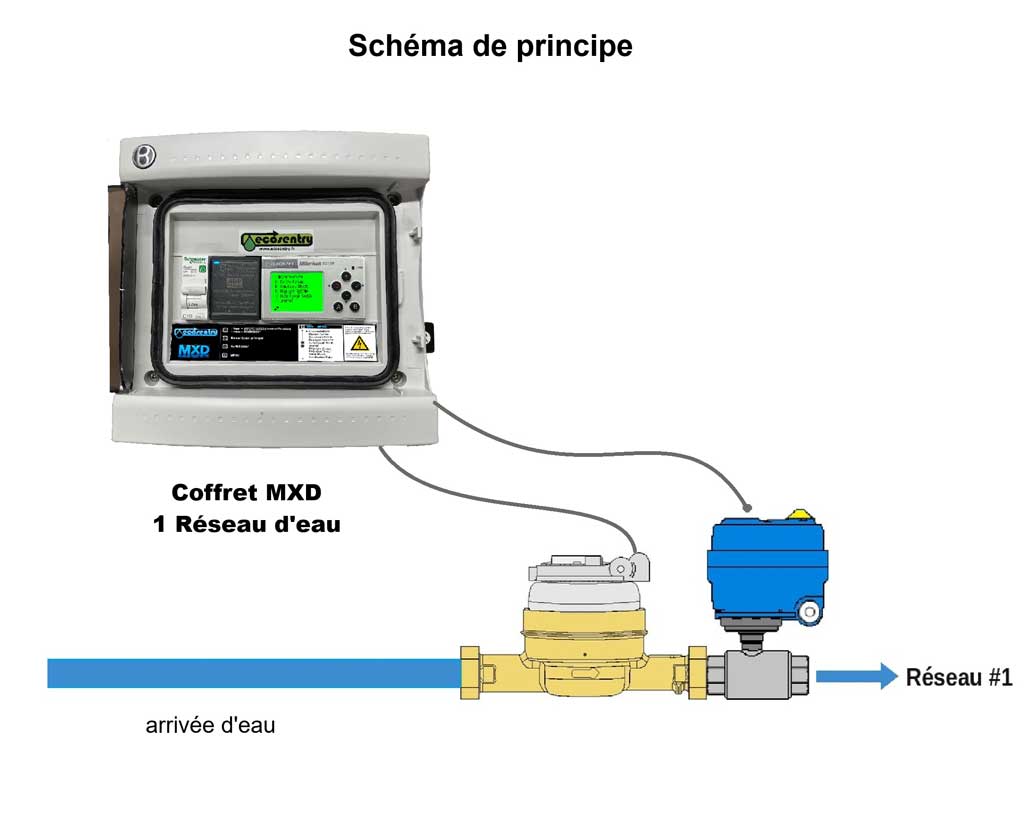

Le MXD s’installe sur le réseau à protéger avec un compteur équipé d’un émetteur d’impulsion et, lorsque la coupure automatique est souhaitée, une vanne motorisée. Le compteur transmet en permanence les informations de débit au coffret, l’automate analyse ces données et commande la vanne lorsqu’une situation d’alerte nécessite une coupure.
Le compteur et son émetteur doivent être positionnés au plus près du compteur principal afin de protéger au maximum le réseau situé en aval. La vanne peut être installée à proximité du compteur ou être déportée lorsque la configuration du site l’exige.
Programmer un autoréglage des seuils de fuite lors de la mise en service. Le MXD adapte ensuite ses niveaux de détection aux consommations réellement constatées sur le bâtiment.
Dès 1 L/h (DN15), 2 L/h (DN20-25)
Dès 10 L/h (DN15-40), 25 L/h (DN50-80), 40 L/h (DN100)
1 vanne motorisée en option, avec sorties ouverture / fermeture
Fuite, rupture de canalisation, surconsommation journalière, défaut émetteur, inondation avec capteur en option, température avec sonde en option
Oui, sur 2 niveaux de seuils pour s’adapter aux consommations du bâtiment
Émetteur d’impulsion, alarme incendie, bouton déporté marche / arrêt / réarmement, détecteur d’inondation, sonde de température, mise hors surveillance
2 sorties vanne, contact sec report d’alerte (NO/NC), sortie 24 Vcc pour sirène ou voyant déporté
LCD 6 lignes de 24 caractères, 3 couleurs selon l’état : marche, alarme ou menu
Ethernet inclus. Modbus RS485 en option. Bluetooth en option
Passerelle web : SMS d’alerte, visualisation des états, débits et alertes, pilotage des principales commandes
Journal des dernières fuites, données de consommation et sauvegarde mémoire jusqu’à 10 ans
230 Vac / 30 VA, automate 24 Vcc, buzzer intégré
Polycarbonate 215 x 210 x 105 mm, porte étanche IP65
Supervision et pilotage

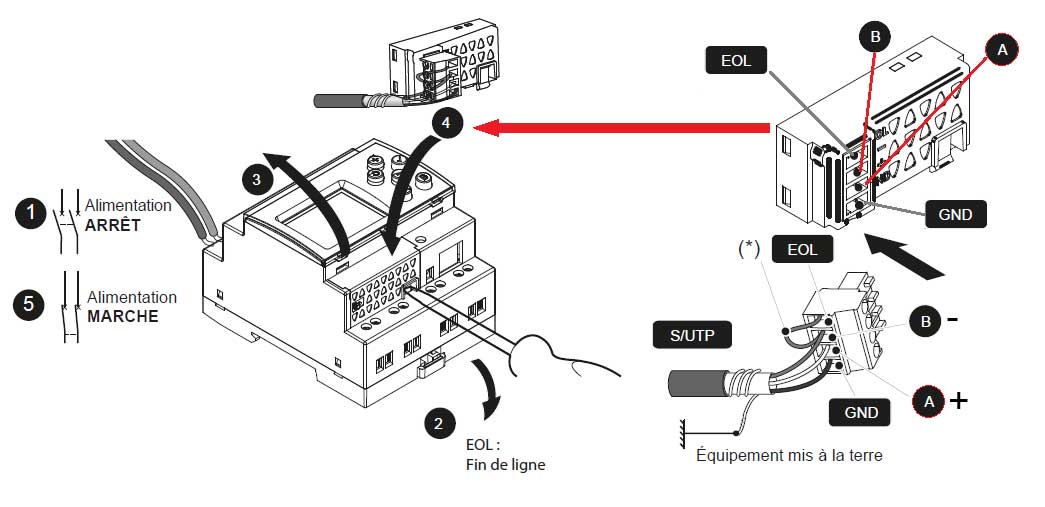

La liaison Ethernet est incluse dans le coffret MXD. Elle permet de remonter les informations vers une GTC/GTB et d’accéder aux principales données du système. Le Modbus RS485 est disponible en option.
Visualisation de l’état du réseau
Consultation du débit passant et du débit de fuite
Visualisation des alertes et des événements
Pilotage à distance : marche, arrêt, réarmement, marche forcée et autoréglage

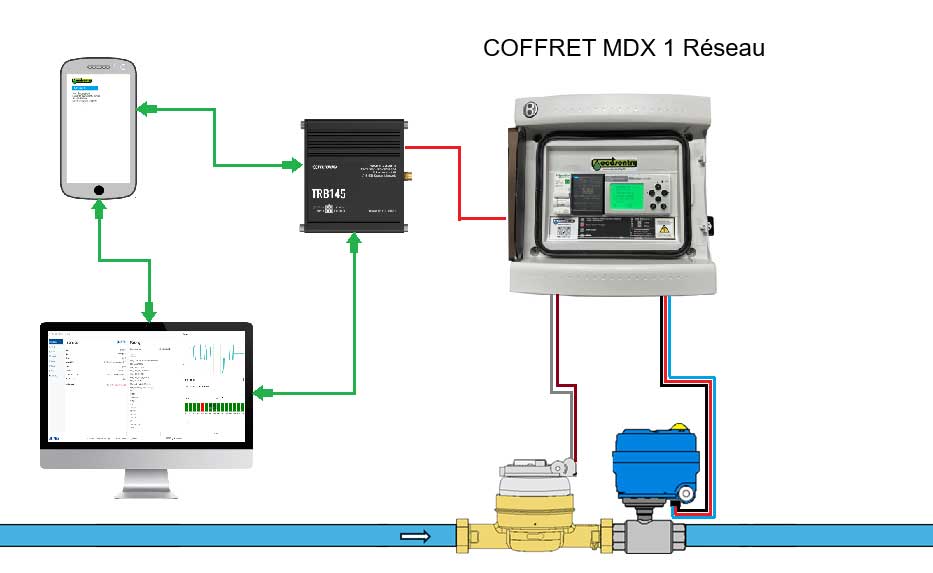

Envoi de SMS d’alerte avec une passerelle Gateway
Résidentiel : appartements, villas, résidences secondaires
Tertiaire : bureaux, commerces, entrepôts et immeubles
Industrie et locaux techniques disposant d’un ou plusieurs réseaux d’eau à surveiller
Le coffret MXD est destiné aux installations sur lesquelles un seul réseau d’eau doit être surveillé. Pour une installation comprenant plusieurs réseaux ou plusieurs bâtiments, une étude de dimensionnement permet d’orienter le projet vers la solution Ecosentry adaptée.
Oui. La liaison Ethernet est incluse et le Modbus RS485 est disponible en option. Les états, débits, alertes et plusieurs commandes peuvent ainsi être intégrés à une supervision.
Le MXD détecte la fuite à partir des informations de débit transmises par le compteur. Il déclenche une alerte et, si une vanne de coupure est installée et que la coupure est autorisée, il peut fermer automatiquement le réseau.
Oui. Le système surveille également les accélérations soudaines de débit afin de détecter une rupture de canalisation et d’effectuer une coupure rapide lorsque le dispositif de coupure est installé.
Oui. Via la supervision ou la passerelle adaptée, il est possible de consulter les états et les alertes et de piloter notamment la marche, l’arrêt, le réarmement, la marche forcée et l’autoréglage des seuils.
En version résidentielle, la surveillance commence dès 1 L/h sur DN15. En version tertiaire, elle débute dès 10 L/h sur les diamètres DN15 à DN40, puis évolue selon le diamètre du compteur.
